Collecte par déplacement, étanchéité et limites de manipulation
Ce que ce format fait bien, et les deux usages auxquels il ne faut jamais le soumettre.

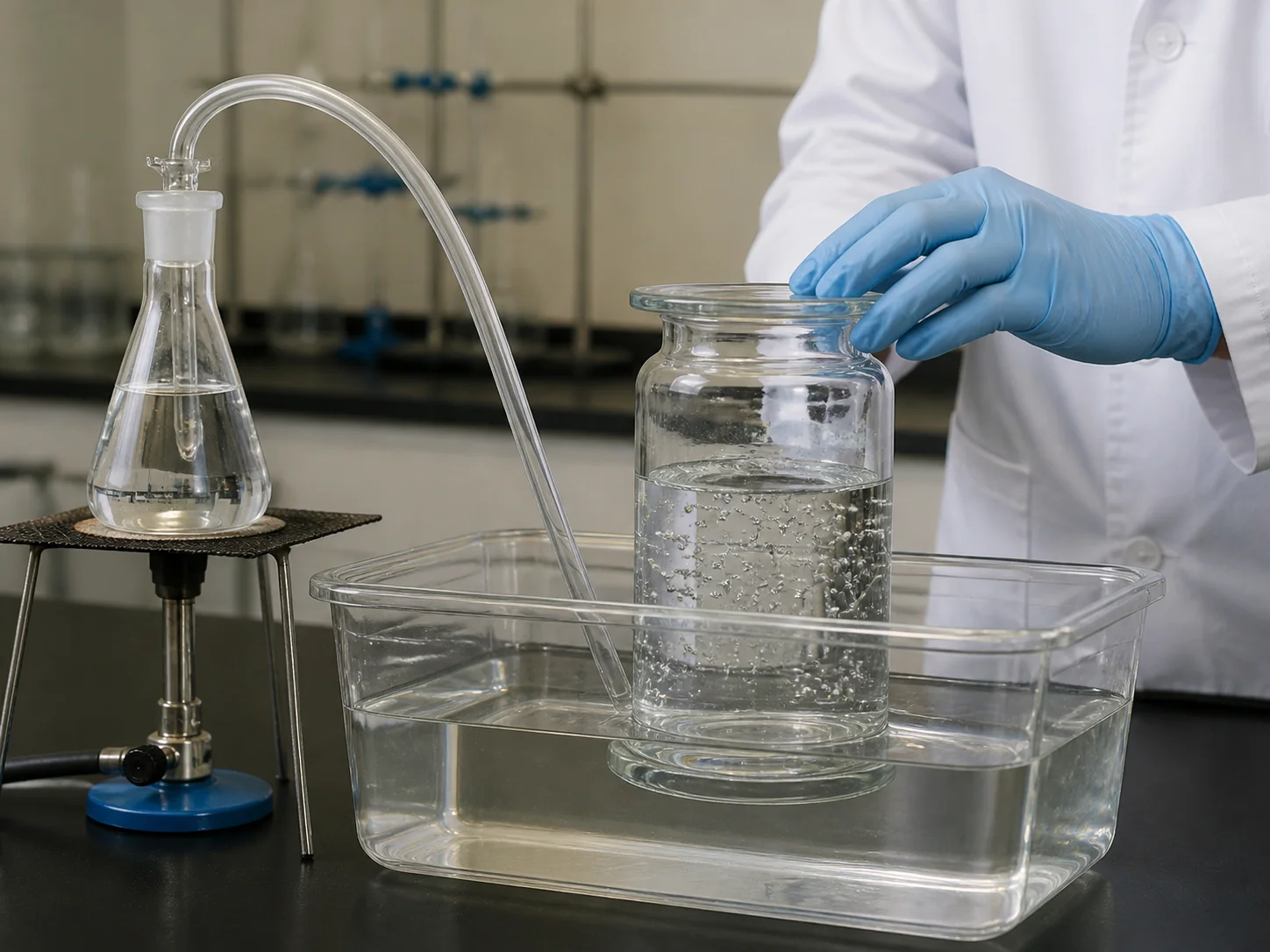

Le flacon à gaz se remplit par déplacement : on l’immerge rempli d’eau, on y fait barboter du gaz jusqu’à ce que l’eau soit chassée, puis on fait glisser une plaque de verre rodée sur le bord sous l’eau. L’étanchéité repose sur la planéité des deux surfaces rodées et sur le film d’eau entre elles. Cela suffit à retenir un gaz pendant une démonstration, mais absolument pas à le stocker.
Le bord rodé et la plaque ferment grâce à l’eau, pas grâce à une pression

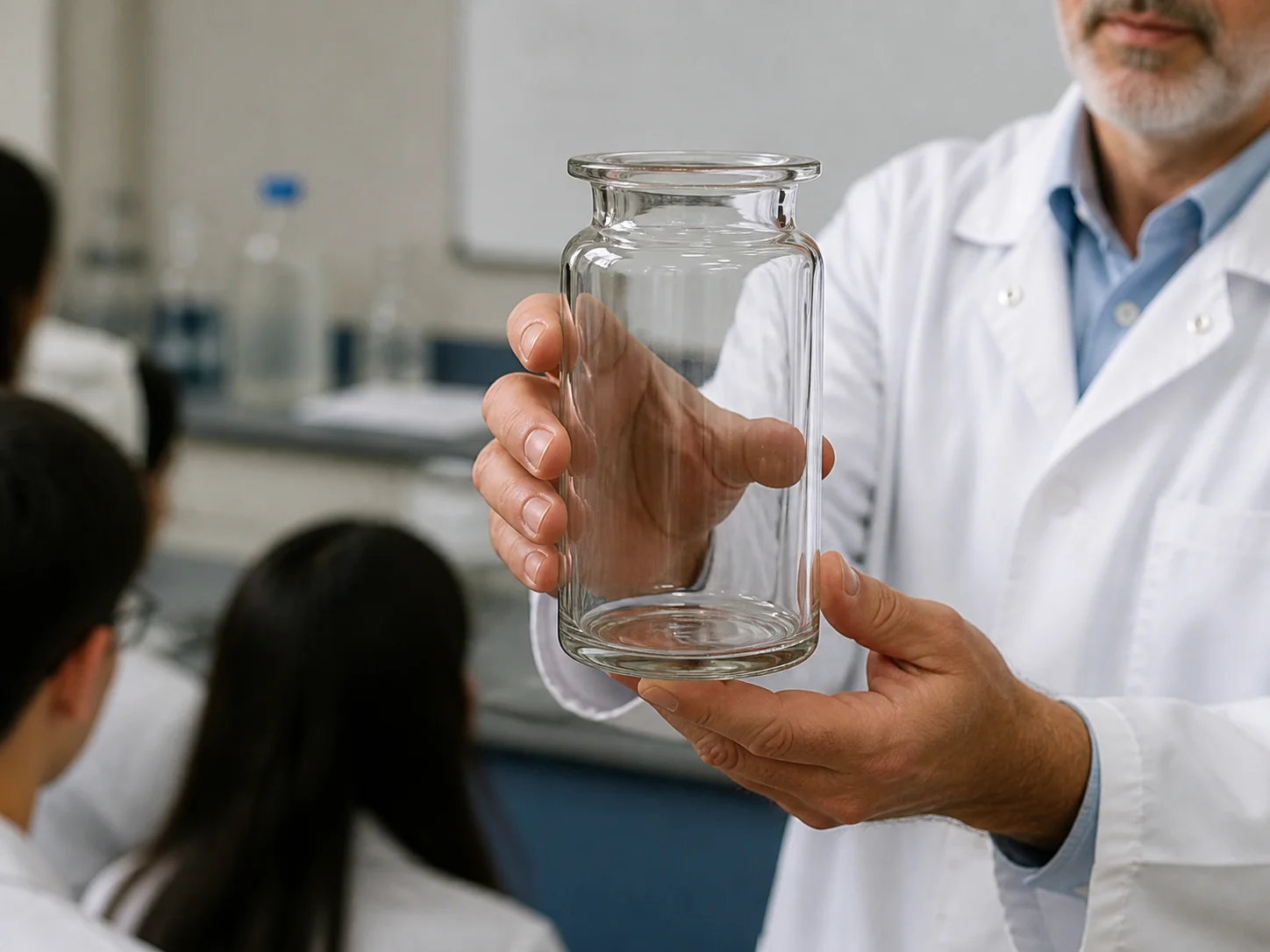

Deux surfaces planes rodées avec un film d’eau entre elles adhèrent assez pour transporter sur une paillasse un flacon inversé rempli de gaz. Il n’y a ni joint ni force de serrage ; l’étanchéité cesse donc dès que le flacon est heurté ou que le film sèche. Il s’agit d’une fermeture de travail valable pendant une démonstration, et non d’une fermeture destinée au stockage.
La méthode de collecte dépend du gaz
Les gaz insolubles dans l’eau sont collectés au-dessus de l’eau ; ceux qui s’y dissolvent sont recueillis par déplacement ascendant ou descendant de l’air, et le flacon est orienté selon que le gaz est plus léger ou plus dense que l’air. Le flacon lui-même ne change pas, d’où son emploi dans des procédures qui paraissent complètement différentes sur le papier.
Ne jamais fermer un flacon où du gaz continue de se former
Un flacon à gaz n’est soumis à aucun classement de pression. Faire glisser la plaque sur une réaction qui produit encore du gaz, ou laisser un flacon fermé se réchauffer au soleil, soumet un récipient mince à sommet plat à une charge à laquelle il résiste le moins. La plaque se fait glisser après la collecte et se retire avant toute autre opération.
Le fond épais assure la stabilité

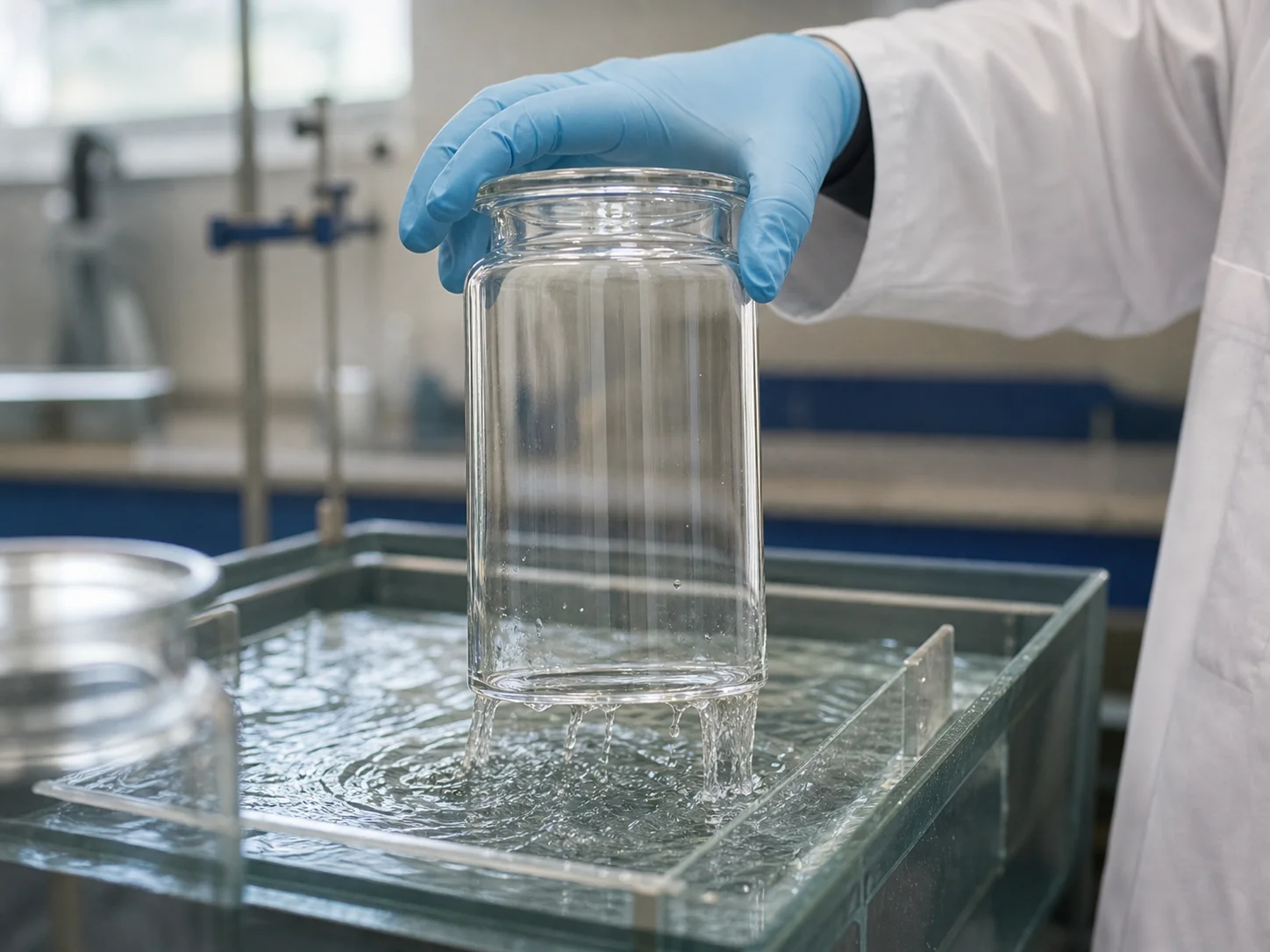

Un flacon haut rempli de gaz est presque sans poids dans sa partie supérieure et facile à renverser ; s’il bascule sur la paillasse, il entraîne sa plaque et son contenu. Un fond lourd abaisse le centre de gravité. Il résiste aussi aux poses répétées dans une cuve, qui sont la principale cause de détérioration de ces flacons.
Les surfaces rodées exigent un entretien, pas de graisse
Le bord et la plaque assurent l’étanchéité parce qu’ils sont plats. La graisse retient les particules et transforme un joint glissant en surface abrasive qui raye irrémédiablement les deux faces. Rincer et sécher les deux surfaces, puis ranger la plaque à plat plutôt qu’en équilibre sur le flacon, permet de conserver l’ensemble pendant des années. Un bord rayé ne peut pas être réparé dans un laboratoire scolaire.
Les graduations sont nominales ; le volume se mesure ailleurs
Un flacon de collecte est soufflé à une contenance nominale, et non étalonné ; ses graduations éventuelles sont donc indicatives, pas métrologiques. Si le volume de gaz recueilli entre dans le résultat, il se lit sur une éprouvette graduée ou une seringue à gaz ; le flacon sert uniquement à contenir l’échantillon.
